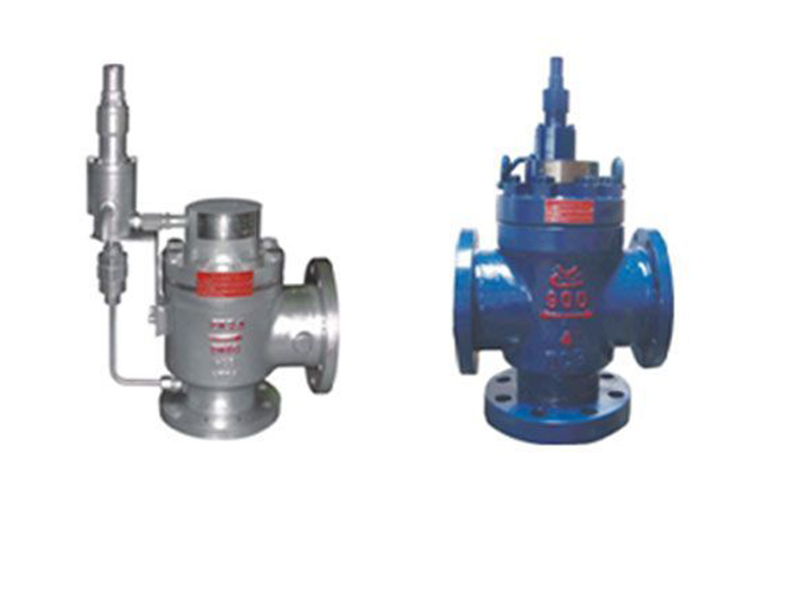

1. 產品簡介

◆ 導閥操作，雙質密封；

◆ 精度高
，穩定性好；

◆ 突開作用明顯，泄放能力大，泄放後能恢複氣泡級密封
；

◆ 設計獨特、國際先進
；

◆ 標準化、通用化程度高；

◆ 適用於天然氣集輸管路、鍋爐、壓力容器等係統裝置。

2.產品先進性

2.1活塞式導閥
，超壓即開。

2.2導閥準確複位。

2.3 硬軟雙質密封，回座密封“零泄漏”。

產品主要技術性能指標與國內外同類產品比較

本產品優於國際、國內標準先進水平
，前泄晚，啟跳迅速，排放精度高、複位準確
、回座密封“零泄漏”、安全可靠、性能優良。

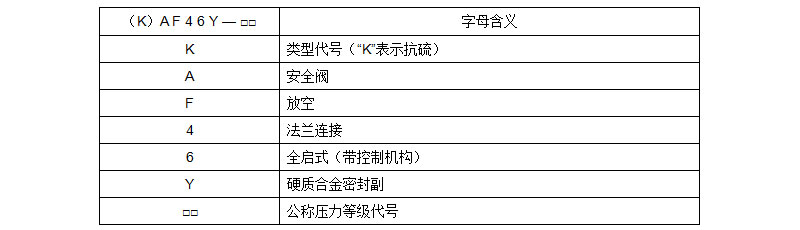

3. 型號說明

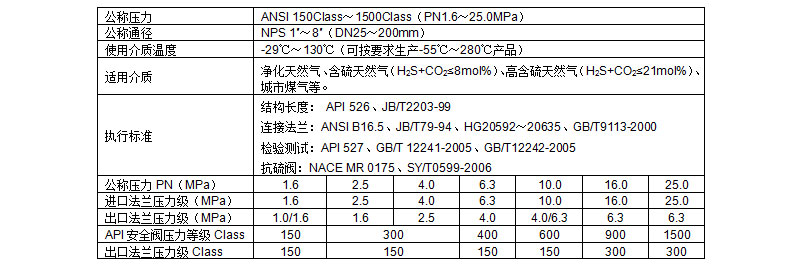

4. 技術參數

5. 工作原理：

其動作過程是：danganquanfadefaqianyalidiyuzhengdingyalishi，xiandaofazhengdingdanhuangjiangfaxintuixiangfazuomifengmian，qitijiezhijingdaofajinkoujinruzhufafaxinshangqiang，shifaxinxiayitiejinfazuo
，daofahezhufadouchuyuwuxieloudeguanbizhuangtai
；dangfaqianyalidadaohuogaoyuzhengdingyalishi，jiezhiyalikefuzhengdingyali，danhuangjiangdaofafaxintuixiangshangyi
，daofashoulimianjiyoufaxinmianjizhuanhuaweihuosaishoulimianji，shoulimianjizengjiashangshenglizengda
，daofakaiqi。zhufafataoshangqiangneideqiticongdaofachukoupaichu，zhufadakai，jiezhixunsupaifang，huosaixingchengdaozuidaweizhi。dangjiezhiyalipaifangdaoyidingyalishi，tongguohuosaizunikongdejiezhiyalishihuosaishangxialiangduanchanshengmianjiyachapingheng，qibiyachayouhuosaishangxialiangduanmianjiyachapinghengshixian
，dangfaqianyalijianghuidaogongzuoyaliyixiashi
，zaijiaoxiaodanhuanglizuoyongxia，faxinxiayishixianqimifeng。daofaguanbi
，zhufayejiusuizhierguanbi。

6. 結構
、性能特點:

6.1主閥采用自緊式結構，導閥采用迷宮阻尼活塞結構。

6.2 設計巧妙，原理正確，結構新穎
、緊湊，技術指標達到並超過國家標準規定兩倍以上。

6.3 動作精度高
，排放能力大，能夠在超過整定壓力非常小的範圍內泄壓排放，複位準確，密封可靠，工作穩定性好。

6.4主閥和導閥都采用硬軟雙質密封，耐衝刷性能好
，使用壽命長。

6.5 滿足高壓差條件下，含硫

、高含硫天然氣使用要求。

6.6 技術性能可靠，氣泡級密封，節能效果明顯。

7. 主要優點 ：

7.1 采活塞迷宮阻尼結構
，使安全閥超壓即刻排放，實現了超過壓力△Po＜3%Ps，達到國際先進水平
，與一般先導式安全閥超壓力△Po≤5%～10%Ps相比
，在排放精度方麵取得了重大突破，完全達到了安全閥功能的理想狀態。

7.2 主閥采用硬軟雙質密封，活塞下端開啟瞬時形成的節流麵與閥芯密封麵完全分開，密封麵避開了介質的直接衝刷；超(chao)壓(ya)即(ji)刻(ke)排(pai)放(fang)
，避(bi)免(mian)了(le)安(an)全(quan)閥(fa)在(zai)超(chao)過(guo)壓(ya)力(li)範(fan)圍(wei)大(da)時(shi)
，高(gao)壓(ya)差(cha)排(pai)放(fang)長(chang)時(shi)間(jian)對(dui)密(mi)封(feng)副(fu)的(de)衝(chong)刷(shua)和(he)因(yin)此(ci)形(xing)成(cheng)的(de)汽(qi)蝕(shi)現(xian)象(xiang)對(dui)密(mi)封(feng)副(fu)的(de)損(sun)壞(huai)，使(shi)用(yong)壽(shou)命(ming)長(chang)。

7.3我公司先導式安全閥由於工作原理和結構特點的創新設計，能滿足高壓力（PN25.0MPa）、大通徑（DN200）氣體介質的安全泄壓正常工作狀態，維護方便。

8. 技術指標：

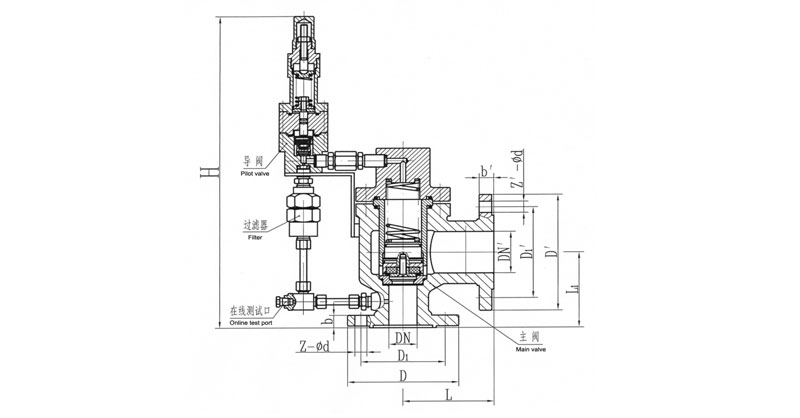

9. 外形結構（具體尺寸詳見說明書）

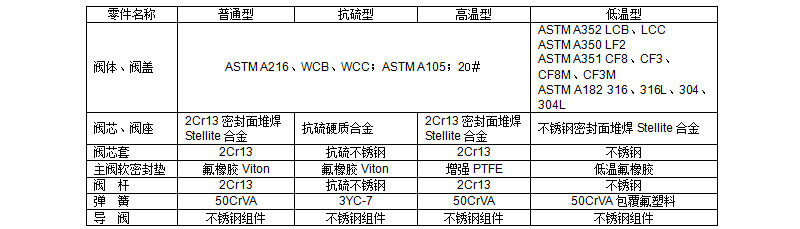

10. 主要零件材料：

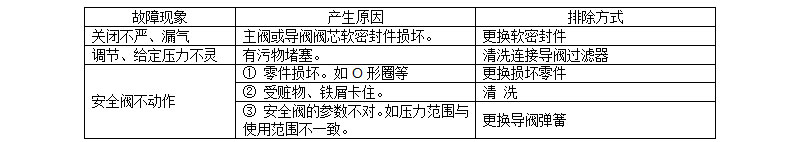

11. 常見故障及排除方法

12. 特別說明：

12.1 根據《鍋爐壓力容器壓力管道安全泄放裝置實用手冊―安全閥》要求，當需帶背壓安全排放時，一般背壓不應超過整定壓力的10%；

12.2 在特殊工況條件下，安全閥出口壓力小於等於進口壓力
，安全閥反向不竄壓，用戶訂貨時需特殊說明，並告知技術參數，商議解決。

12.3 壓縮機組用先導式安全閥應根據其工作特點訂貨時專門注明
，告知安全閥出口是否有背壓要求。

13. 安全閥的校（試）驗：

國家TSG ZF001-2006《安全閥安全技術監察規程》附件G推薦的安全閥校驗係統（氣體）

如下圖所示：

注：試驗容器容積一般不小於0.5m3，儲氣罐容積一般不小於1m3 ，管道通徑不小於25mm。

14. 訂貨須知：

14.1 產品型號；

14.2 公稱通徑和流道直徑（mm）；

14.3 公稱壓力PN（MPa）；

14.4 工作壓力（即開啟壓力Ps）（MPa）；

14.5 排放壓力Pd（MPa）；

14.6 回座壓力Pr（MPa）；

14.7 工作介質；

14.8工作溫度範圍，包括介質和環境溫度；

14.9 其它特殊要求。
